La ciencia que hay detrás de la ventilación mediante lamas: cómo la apertura de las lamas de tu pérgola reduce la carga del viento (y en qué porcentaje exacto)

[latexpage]
La ciencia que hay detrás de la ventilación mediante lamas: cómo la apertura de las lamas de tu pérgola reduce la carga del viento (y en qué porcentaje exacto)

¿Te has parado alguna vez a preguntarte por qué los comerciales de pérgolas bioclimáticas de aluminio siempre te dicen:, “Abre las persianas los días de viento”? ¿Alguna vez te has dado cuenta de repente de que no se trata solo de “dejar pasar la brisa”, sino que está directamente relacionado con que toda tu estructura se desprendan del suelo o se vuelque?

Cuando diseñé mi primer proyecto de pérgola para un cliente del Caribe, me surgieron exactamente las mismas dudas: ¿Cómo ayuda exactamente la apertura de las lamas a resistir el viento? ¿Qué porcentaje de la carga del viento reduce realmente? ¿Se trata solo de una “sensación” psicológica o hay datos técnicos reales que lo respalden?

📋 Lo que aprenderás en esta entrada

Este artículo deja de lado las conjeturas. Utilizando principios de mecánica de fluidos, datos de ensayos en túnel de viento y normas de ingeniería estructural, analizaremos:

• Los principios aerodinámicos en los que se basa ventilación en las rejillas.
• La diferencia exacta en la carga del viento entre los estados abierto y cerrado (con porcentajes precisos).
• Cómo influyen los distintos ángulos de apertura y los distintos índices de porosidad en la reducción del ruido del viento.
• Los errores fundamentales por los que “abrir las rejillas” no salvará tu edificio.
• Consejos prácticos de funcionamiento para garantizar la seguridad en la vida real.

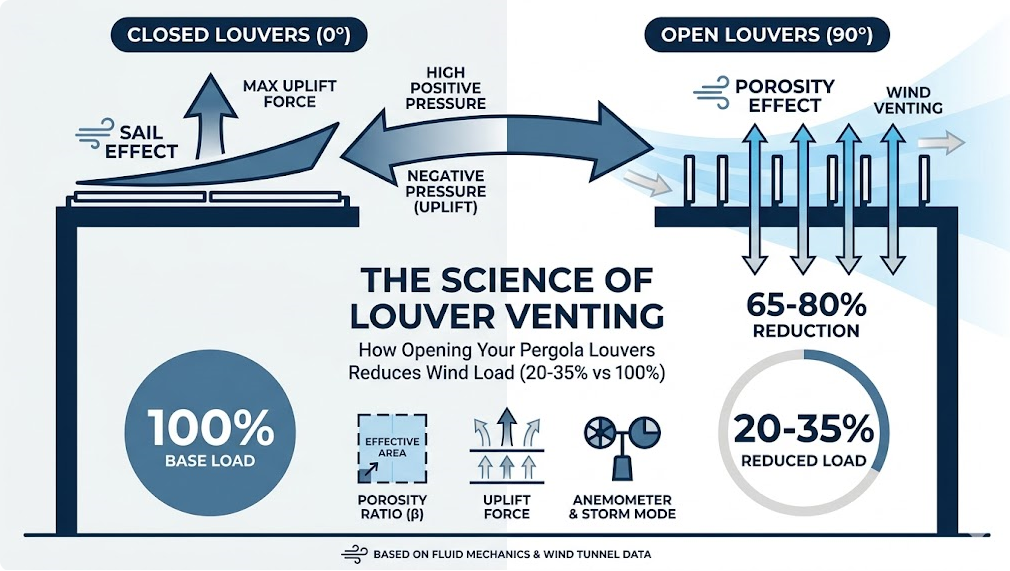

⚙️ El principio fundamental: eliminar el “efecto vela” mediante la porosidad

El secreto de la resistencia al viento de una pérgola bioclimática no consiste simplemente en hacerla “más robusta”. Se trata de modificar la forma en que la estructura interactúa con el viento, transformándola de una cubierta sólida en un rejilla porosa.

1. Estado cerrado = El efecto vela

Cuando las lamas están completamente cerradas (0°), el tejado actúa como una superficie sólida y continua. Cuando los fuertes vientos lo azotan, provocan:

• Presión positiva (empuje) en el lado de barlovento.
• Presión negativa (succión/elevación) en el lado de sotavento: esta fuerza ascendente es la principal causa de que las pérgolas se desprendan de sus cimientos.
• Según EN 1991-1-4 y ASCE 7, el coeficiente de fuerza ($C_f$) para un techo de cubierta sólida oscila aproximadamente entre $+0,8$ y $+1,3$ (en horizontal), mientras que los coeficientes de empuje ascendente ($C_{p,up}$) oscilan entre $-0,5$ y $-0,7$.

2. Estado abierto = El efecto de la porosidad

Cuando las lamas se giran hasta un ángulo de entre 60° y 90° (con las lamas en posición vertical o casi vertical), crean aberturas con ranuras paralelas:

• La mayor parte del flujo de aire atraviesa directamente estos huecos, en lugar de acumularse contra la superficie de barlovento.
• La presión negativa en el lado de sotavento desciende drásticamente debido a que el aire circula libremente, lo que reduce el diferencial de presión entre la parte superior e inferior del tejado.
• Las pruebas en el túnel de viento demuestran que cuando el índice de porosidad ($\beta$) Cuando alcanza valores entre 30% y 50%, el coeficiente de presión del viento ($C_p$) puede reducirse a tan solo entre 0,2 y 0,4 veces el de un tejado sólido.

3. Un concepto cuantitativo fundamental: el índice de porosidad ($\beta$)

$$\beta = \frac{\text{Área efectiva de ventilación}}{\text{Área total proyectada del tejado}}$$

Posición de las lamas	Relación de porosidad aproximada (β)	Carga de viento efectiva frente a un tejado completamente cerrado
0° (totalmente cerrado)	$ ≈ 0 % $ (Superficie sólida)	100% (Referencia)
30° (parcialmente abierto)	$ ≈ 10\% – 15\%$	Aprox. 70% – 80%
60°–90° (totalmente abierta)	$ ≈ 30\% – 50\%$	Aprox. 20% – 35% (una reducción de 65% a 80%)

En resumen: Una vez que las persianas están completamente abiertas, la fuerza total del viento que actúa sobre la estructura (especialmente la fuerza de levantamiento catastrófica) se reduce a tan solo $\frac{1}{4}$ a $\frac{1}{3}$ de su valor en estado cerrado. Este es el verdadero valor técnico de un diseño de ventilación por el viento.

🏠 Aplicaciones y situaciones de la vida real

Escenario de uso	Recomendaciones para el funcionamiento de las persianas	Principio aerodinámico
Cielo despejado todos los días / Brisa ligera (< 25 mph / 40 km/h)	Ajústalo a cualquier ángulo para conseguir el sombreado y la iluminación que prefieras.	La carga del viento es insignificante; su funcionamiento se basa exclusivamente en el confort.
Aviso de vientos fuertes / Tormentas tropicales (> 35–50 mph / 60–80 km/h)	Abrir a 90° (posición de ventilación total) o, como mínimo, $\ge 60^{\circ}$. Las cortinas laterales y las persianas enrollables deben estar subidas.	Maximiza la porosidad $\rightarrow$ minimiza $C_p$ $\rightarrow$ protege el anclaje estructural.
Zonas de huracanes (El Caribe, Florida, etc.) (ráfagas de más de 80 mph / 130 km/h)	Abre las rejillas por completo. Asegúrate de que los anclajes para hormigón cuenten con un NOA (Aviso de Aceptación) de Miami-Dade. Nunca confíes en un tejado cerrado.	Incluso con una reducción de la carga de un tercio, los cimientos deben diseñarse para soportar la fuerza del viento restante.
Pérgolas con laterales acristalados / mamparas de tela	Pantallas laterales debe se pueda enrollar. El cristal fijo requiere un estudio de ingeniería estructural independiente.	Si las mamparas laterales permanecen bajadas, la estructura se comporta como una caja. El viento queda atrapado en el interior, lo que anula el efecto de ventilación y provoca un aumento brusco de las fuerzas de empuje ascendente.

✅ Consejos prácticos sobre seguridad y funcionamiento

• Busca el “modo tormenta”: A la hora de comprar una pérgola motorizada, opta siempre por un sistema equipado con un anemómetro (sensor de viento) y un “modo tormenta” automático. Si los vientos superan un umbral de seguridad, el sistema abre automáticamente las lamas hasta 90°. No confíes en el tiempo de reacción manual de una persona durante una tormenta repentina.
• Asegúrate de que el ángulo de apertura sea suficiente: Dejar las persianas entreabiertas a 30° no sirve prácticamente de nada. El índice de porosidad es demasiado bajo, lo que significa que la reducción de la carga del viento es mínima. Durante una tormenta, asegúrate de que estén abiertas al menos a 60°, aunque un Se recomienda encarecidamente la posición vertical a 90°.
• Gestiona correctamente los cerramientos laterales: Si instalas paneles fijos de cristal o mallas de PVC no porosas de alta densidad, básicamente conviertes tu pérgola en una vela gigante. En esta configuración, abrir las lamas del techo hace que se pierda gran parte de su eficacia, y toda la estructura requerirá cálculos especializados de la carga del viento.
• Fundamentos de diseño para la condición de cierre: Los fabricantes e ingenieros de prestigio siguen una norma estricta: la estructura y sus pernos de anclaje deben diseñarse para soportar las cargas máximas de viento en el el peor de los casos (totalmente cerrado). Ventilar las rejillas es un redundancia para la mitigación de desastres, pero no es una excusa para prescindir de unos cimientos de hormigón adecuados.
• Haz una copia de seguridad manual: Asegúrate de que tu sistema motorizado cuente con un sistema de accionamiento manual mediante manivela en caso de corte de corriente. No dejes que una batería descargada o un disyuntor disparado te dejen las persianas atascadas en posición cerrada durante la temporada de huracanes.

🔬 Análisis avanzados: datos del túnel de viento frente a códigos de ingeniería

• EN 1991-1-4, anexo B (Marquesinas independientes): Los techos sólidos presentan un $C_f$ de $1,3 \text{ a } 1,8$, dependiendo de las categorías de exposición. Las rejillas abiertas se calculan aplicando las reducciones correspondientes a las cubiertas porosas. Los informes de túnel de viento de los fabricantes suelen indicar un coeficiente de presión ajustado de $C_p’ \approx 0,2 \text{ a } 0,35 \times C_{p,\text{cerrado}}$.
• ASCE 7 (Estados Unidos): Aunque la norma ASCE 7 no incluye ninguna cláusula que especifique explícitamente los “ángulos de apertura de las lamas”, estas estructuras pueden analizarse con arreglo a los apartados que regulan mallas permeables o fachadas porosas. Cuando el índice de porosidad ($\beta$) supera el 30%, el coeficiente de resistencia aerodinámica se reduce considerablemente, un principio que se cita con frecuencia en la documentación de las pruebas de la NOA de Miami-Dade.
• Pruebas en túnel de viento con cubiertas de lamas: Los datos empíricos confirman que, en una posición de apertura total de 90°, la fuerza total del viento sobre la estructura se reduce a entre 20% y 30% de su valor de referencia en posición cerrada. La reducción de las fuerzas de empuje hacia arriba es la más pronunciada (aproximadamente 70%–80% ↓), lo que se adapta perfectamente a la experiencia en ingeniería de campo.
• Rejillas con forma de ala o perfil aerodinámico: Los perfiles de lamas aerodinámicos y con forma de ala generan menos presión eólica localizada que las variantes de lamas planas. Cuando se abren más allá de los 60°, su capacidad de soportar presión mejora en aproximadamente un 30%–40%, aunque la reducción de la carga a nivel macro sigue ajustándose estrictamente a la ley de la relación de porosidad global.

❓ Preguntas frecuentes (FAQ)

P: Si abro las lamas, ¿mi pérgola 100% estará a salvo de sufrir daños?

R: No. Al abrir las rejillas, la carga del viento se reduce a aproximadamente $\frac{1}{3}$ de su fuerza original. Si los anclajes subyacentes o los cimientos de hormigón se instalaron de forma deficiente o no cumplen con las normas, esa carga del viento restante del 33% aún puede derrumbar la estructura. Abrir las persianas supone una medida de seguridad adicional, no una solución para una instalación deficiente.

P: ¿Puedo abrirlas solo un poquito (unos 30°) para que salga el aire?

R: El efecto es muy limitado. A 30°, el índice de porosidad se sitúa en un escaso 10%–15%, lo que reduce la carga global del viento en tan solo 20%–30%. No se recomienda esta configuración como segura en caso de fuertes vientos.

P: ¿No entrará lluvia si abro las persianas durante un chaparrón?

R: Durante una tormenta fuerte o un huracán, los fuertes vientos hacen que la lluvia caiga de lado, lo que hace que un tejado cerrado resulte prácticamente ineficaz a la hora de mantener seco el interior. En condiciones meteorológicas extremas, integridad estructural > mantenerse seco. Da prioridad a la ventilación para salvar la estructura.

P: Cuando un fabricante afirma que su pérgola está “homologada para XX mph”, ¿se refiere a si está abierta o cerrada?

R: Por lo general, los fabricantes indican dos parámetros diferentes: el límite estructural máximo (basado en las rejillas abiertas) y el límite funcional operativo (la velocidad máxima del viento que pueden soportar las palas cuando están completamente cerradas sin doblarse). Pide siempre que te aclaren estas cifras y solicita los informes oficiales de las pruebas realizadas en el túnel de viento o de la NOA.

Conclusión

La expresión “abrir las rejillas para ventilar el viento” se basa en una ley fundamental de la física: aprovechar la porosidad para eliminar el efecto vela. Los datos del túnel de viento demuestran que un sistema de rejillas totalmente abierto reduce la carga total del viento —especialmente las peligrosas fuerzas de elevación— en De 65% a 80%, con lo que solo quedan entre 20% y 35% de la fuerza.

Sin embargo, no es una solución milagrosa. El anclaje de los cimientos debe seguir diseñándose para los peores escenarios posibles, con el techo cerrado, y las persianas deben abrirse al menos 60° (a ser posible mediante un sensor de viento automático) cuando se produzca una tormenta.

¿Estás buscando una pérgola bioclimática para un proyecto costero en Florida, el Caribe u otra zona con fuertes vientos? ¿No estás seguro de si el ángulo específico de las lamas y los índices de porosidad de una marca reducirán de forma segura las cargas de viento? Deja las especificaciones del producto, las dimensiones o los folletos en los comentarios o envíamelos; te ayudaré a analizar los datos técnicos para comprobar si realmente cumple con las normas para zonas de huracanes.
